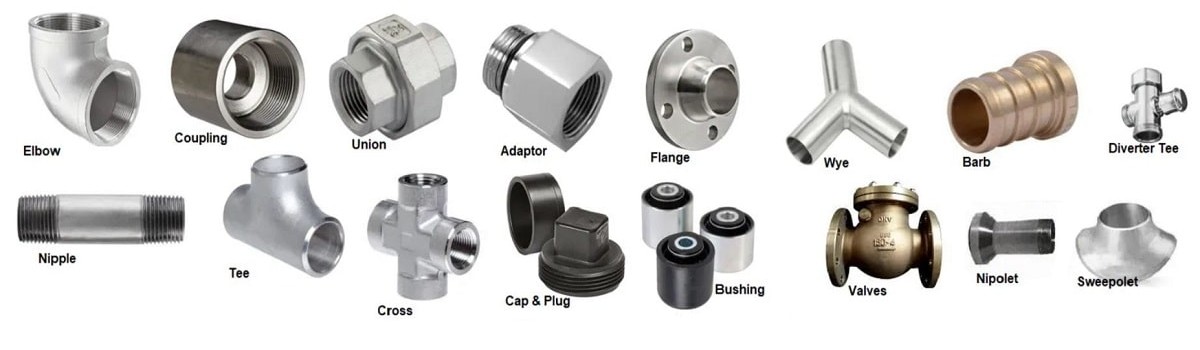

۶-آشنایی با اتصالات لوله های آب - انواع و کاربرد Fittings

یکی از روش های اتصال لوله های فلزی و فولادی Steel & Metallic Pipes استفاده از اتصالات دنده ای یا وصاله ها و یا فیتینگ ها می باشد. اتصالات دنده ای در استاندارد های مختلف ساخته و به بازار عرضه می شوند. جنس این اتصالات که در سیستم های لوله کشی مورد استفاده قرار می گیرند، از انواع جنس چکش خوار و فولاد بوده که به دو صورت سیاه و گالوانیزه در بازار موجود است. مشخصات فنی دنده ی اتصالات مطابق استاندارد بین المللی ISO می باشد. دنده های خارجی در این استاندارد از نوع مخروطی و دنده های داخلی از نوع موازی می باشند.

اتصالات دنده ای حداکثر تا سایز ۶ اینچ معادل ۱۵۰ میلی متر ساخته می شوند. در این مطلب از مجله اینترنتی سیمرغ مگز، شما را با انواعی از اتصالات که عموما در کارهای لوله کشی مورد استفاده قرار می گیرد آشنا می نماییم.

بوشن ها Pipe Coupling

بوشن در سیستم های لوله کشی، نوعی از اتصالات فلزی بوده که برای متصل نمودن قطعات لوله در سایزهای مختلف به کار برده می شود. بوشن لوله می تواند بصورت روپیچ و توپیچ تولید گردد. نحوه اتصال بوشن بصورت اتصال جوشی، دنده ای و Socket Weld است. برای انجام لوله کشی، از بوشن لوله با متریال و اشکال مختلف استفاده می شود. بوشن از نظر متریال ساخت می تواند گالوانیزه، برنجی، فولادی فشار قوی و ... تولید گردد.

بوشن معمولی

بوشن معمولی برای ارتباط دو لوله هم قطر به یکدیگر به کار می رود. شکل زیر دو بوشن معمولی چدنی و فولادی را نشان می دهد. عکس ۱

بوشن تبدیل

برای کم کردن قطر و اتصال دو لوله ی غیر هم سایز از بوشن تبدیل استفاده می شود. عکس ۲

رو پیچ تو پیچ

رو پیچ تو پیچ نوعی بوشن است که یک سر آن از داخل و سر دیگر آن از خارج دنده شده است و یکی از موارد استفاده از آن در جایی است که لازم است طول لوله به مقدار کم در حد چند سانتی متر اضافه شود. عکس ۳

زانو ها Knees

به منظور ایجاد تغییر جهت در امتداد لوله از زانو ها استفاده می گردد که در انواع مختلف ساخته و به بازار ارائه می گردند.

زانوی ۹۰ درجه

از این اتصال برای ۹۰ درجه تغییر در امتداد لوله استفاده می شود. دو طرف زانو دنده داخلی دارد. عکس ۴

زانوی ۴۵ درجه

از این اتصال برای ۴۵ درجه تغییر در امتداد لوله استفاده می شود. دو طرف زانو دنده داخلی دارد. عکس ۵

زانوی تبدیل

از این اتصال برای تغییر جهت در امتداد لوله و نیز تغییر سایز لوله استفاده می شود. زانوی تبدیل در سایز های مختلف در بازار وجود دارد. عکس ۶

زانوی چپقی ۹۰ درجه

این زانو تشکیل شده است از یک زانوی معمولی که یک سر آن دنده خارجی دارد که می تواند جایگزین زانوی ۹۰ درجه و مغزی گردد. عکس ۷

زانوی چپقی ۴۵ درجه

این زانو تشکیل شده است از یک زانوی معمولی که یک سر آن دنده خارجی دارد که می تواند جایگزین زانوی ۴۵ درجه و مغزی گردد. عکس ۸

سه راهه ها Tees

برای گرفتن انشعاب از سه راه استفاده می شود. هر سه سر سه راه رزوه ی داخلی دارد. سه راه ها در انواع مختلف ساخته و به بازار ارائه می گردند.

سه راه ۹۰ درجه یا سه راه مستقیم

از این سه راه برای گرفتن انشعاب ۹۰ درجه هم سایز با خط اصلی استفاده می شود. عکس ۹

سه راه کنج

از این سه راه در جایی استفاده می شود که هر سه انشعاب عمود بر هم باشند، مانند فضای کنج ساختمان. عکس ۱۰

سه راه تبدیل

این سه راه در سایزها و تبدیلات مختلف ساخته و به بازار عرضه می شود.

سه راه تبدیل معمولی

که از آن جهت گرفتن انشعاب با سایز کوچک تر استفاده می شود، عکس ۱۱

سه راه تبدیل با نافی بزرگ تر

که از آن جهت تقسیم آب به دو انشعاب مساوی در دو جهت مخالف استفاده می شود. عکس ۱۲

سه راه ۴۵ درجه

که این نوع سه راه اغلب در سیستم های فاضلاب مورد استفاده قرار می گیرد و حداکثر تا قطر ۲ اینچ ساخته می شود. عکس ۱۳

چهار راه ها

اتصالات چهار راه در جایی مورد استفاده قرار می گیرد که لازم است از لوله ی اصلی دو انشعاب در دو جهت مخالف گرفته شود. شکل زیر یک نوع چهار راه را نشان می دهد. در این اتصال هر چهار مسیر هم قطر می باشند. عکس ۱۴

مهره ماسوره Pipe Union

مهره ماسوره در مدارات لوله کشی، به عنوان یک اتصال جدا شدنی به کار گیری می گردد. عکس ۱۵

بیش ترین کاربرد مهره ماسوره در موارد زیر است:

الف – در مدار های بسته لوله کشی

ب- اتصال لوله به یک دستگاه ثابت مانند: آب گرم کن، مخزن آب گرم دو جداره و ... .

ج- در کنار شیرهای قطع و وصل که فلنجی نباشد.

مهره ماسوره از سه قسمت نر ۱، ماده ۲، و مهره واسطه ۳ تشکیل شده است. عکس ۱۶

مغزی ها

در مدار های لوله کشی، برای اتصال دو قسمت با دنده داخلی، از مغزی استفاده می شود. مغزی ها دارای دو نوع می باشند:

مغزی معمولی

این مغزی دارای دو سر دنده خارجی می باشد و جهت ارتباط دو اتصال با دنده داخلی و هم قطر مورد استفاده قرار می گیرد. عکس ۱۷

مغزی تبدیل

مغزی تبدیل دارای دو سر دنده خارجی بوده و جهت ارتباط دو اتصال با دنده داخلی و قطر های متفاوت مورد استفاده قرار می گیرد. عکس ۱۸

تبدیل رو پیچ تو پیچ

این تبدیل جهت ارتباط دو اتصال غیر هم قطر مورد استفاده قرار می گیرد. قطر کوچک تر این تبدیل دنده ی داخلی دارد و قطر بزرگ تر آن دارای دنده خارجی می باشد. عکس ۱۹

پل Bridge

برای عبور لوله ها در تقاطع که موجب می شود لوله ای بر روی لوله دیگر قرار گیرد از اتصال پل استفاده می شود که معمولا در سایز های کم کاربرد دارد. دو طرف اتصال دارای دنده داخلی بوده و هم سایز می باشند. عکس ۲۰

درپوش Pipe Cap

از درپوش برای مسدود کردن انشعابات مورد استفاده قرار می گیرد. عکس ۲۱

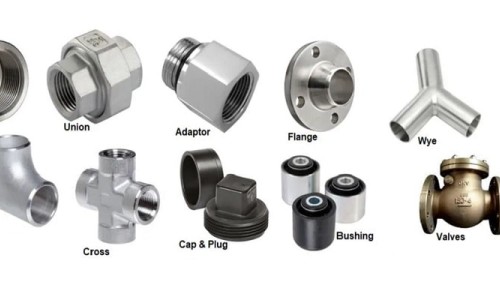

تصاویر اتصالات لوله کشی

در این بخش برای آشنایی بیشتر مخاطبان، دانشجویان و علاقمندان، تصاویری از اتصالات لوله کشی فلزی ارائه می گردد.

تصویر شماره 31

تصویر شماره 32:
