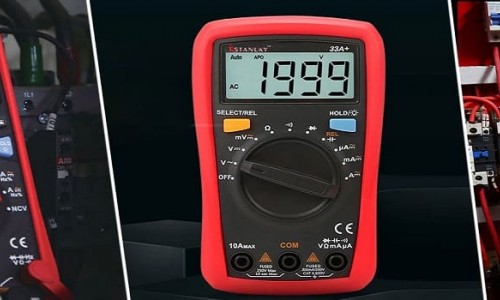

راهنمای استفاده از مولتی‌متر Multimeter (129)

مولتی‌متر Multimeter چیست؟

مولتی‌متر Multimeter یک ابزار اندازه‌گیری الکترونیکی چندکاره است که به وسیله آن می‌توان پارامترهای مختلف الکتریکی مانند ولتاژVoltage، جریان Current و مقاومت Resistance را به صورت دقیق اندازه‌گیری کرد. این دستگاه در صنایع برق، الکترونیک و تعمیرات وسیله‌ای ضروری برای تشخیص عیب‌ها و بررسی عملکرد مدارها محسوب می‌شود.

انواع مولتی‌متر Multimeter

مولتی‌متر آنالوگ Analog Multimeter

این نوع مولتی‌متر با استفاده از یک عقربه و مقیاس آنالوگ، مقدار اندازه‌گیری شده را نمایش می‌دهد. برای تشخیص تغییرات آهسته و پیوسته در سیگنال‌ها مناسب است ولی خواندن آن نیاز به دقت و تجربه دارد.

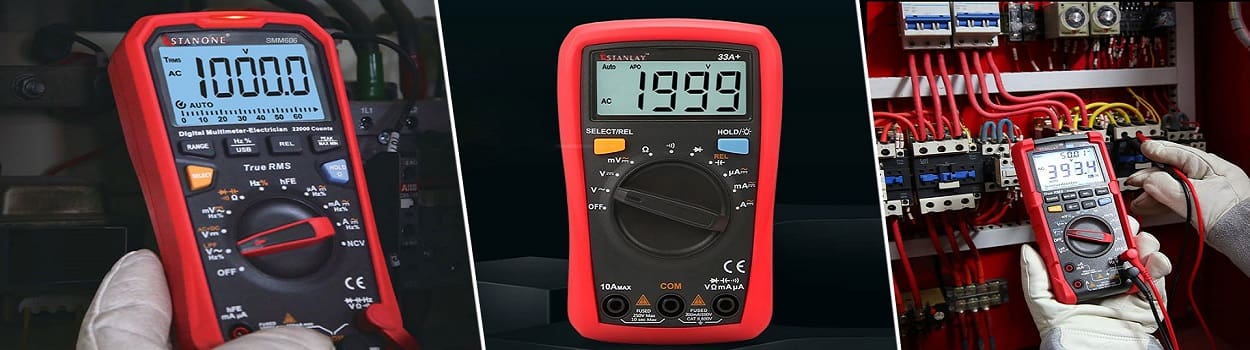

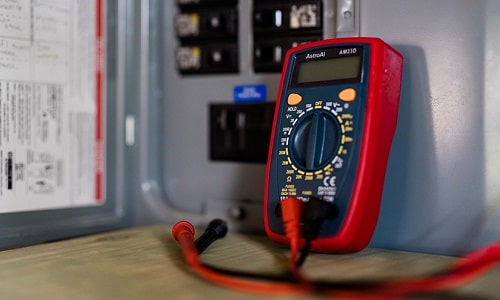

مولتی‌متر دیجیتال Digital Multimeter

مولتی‌متر دیجیتال اعداد را به صورت دیجیتال روی صفحه نمایش LCD نمایش می‌دهد. این نوع دستگاه به دلیل دقت بالا، سهولت استفاده و امکانات بیشتر، امروزه کاربرد گسترده‌تری دارد.

عملکردهای اصلی مولتی‌متر Multimeter

مولتی‌متر معمولاً قابلیت‌های زیر را داراست:

اندازه‌گیری ولتاژ DC و AC

ولتاژ مستقیم DC Voltage و ولتاژ متناوب AC Voltage را اندازه‌گیری می‌کند که برای تشخیص منبع تغذیه و برق‌کشی بسیار مهم است.

اندازه‌گیری جریان Current

جریان Current که بر حسب آمپر Ampere اندازه‌گیری می‌شود، از پارامترهای حیاتی برای بررسی سلامت مدار است.

اندازه‌گیری مقاومت Resistance

مقاومت Resistance به اهم Ohm سنجیده می‌شود و کمک می‌کند تا وضعیت قطعات مانند مقاومت‌ها، سیم‌ها و اتصالات بررسی شود.

تست اتصال Continuity Test

تست اتصال یا تست پیوستگی Continuity برای بررسی سالم بودن اتصالات و سیم‌کشی‌ها به کار می‌رود و اغلب با صدای بوق اعلام می‌شود.

تست دیود Diode Test

بررسی عملکرد دیودها با اندازه‌گیری افت ولتاژ در مسیر مستقیم.

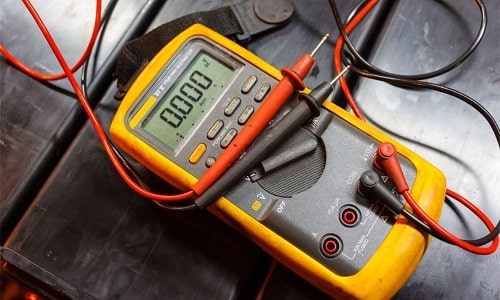

اجزای مولتی‌متر Multimeter و آشنایی با بخش‌های مختلف آن

صفحه نمایش Display:

نمایش نتایج اندازه‌گیری به صورت عددی یا عقربه‌ای.

ولوم یا کلید انتخاب عملکرد Function Dial/Switch:

برای انتخاب حالت اندازه‌گیری مانند ولتاژ، جریان، مقاومت و غیره.

پراب ‌ها یا سیم ‌های تست Test Leads/Probes :

معمولاً شامل یک سیم قرمز (مثبت) و یک سیم سیاه (منفی/مشترک).

پورت‌ها Ports

شامل پورت COM (مشترک)، پورت VΩmA (برای ولتاژ، مقاومت و جریان پایین و پورت  10A برای جریان بالا.

راهنمای گام ‌به‌گام استفاده از مولتی‌متر Multimeter

رعایت نکات ایمنی Safety Precautions در هنگام استفاده از مولتی‌متر

همیشه قبل از استفاده، مولتی‌متر را خاموش کنید.

بررسی کنید که پراب‌ها و دستگاه سالم و بدون آسیب باشند.

از تنظیم درست مولتی‌متر برای نوع اندازه‌گیری مورد نظر اطمینان حاصل کنید.

هرگز مقاومت یا تست اتصال را روی مدار تحت برق انجام ندهید.

در هنگام اندازه‌گیری جریان، مولتی‌متر را به صورت سری در مدار قرار دهید.

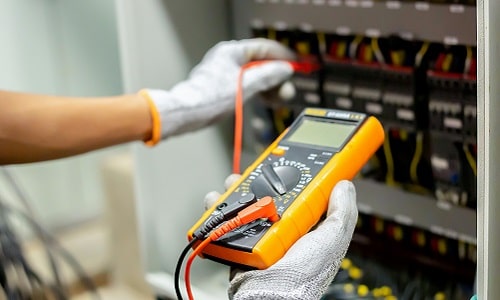

اندازه‌گیری ولتاژ Voltage با مولتی‌متر

اندازه‌گیری ولتاژ DC

ولوم را روی حالت ولتاژ DC تنظیم کنید. پراب قرمز را به ورودی VΩmA و پراب سیاه را به COM وصل کنید. سپس پراب‌ها را به قطب‌های مثبت و منفی منبع ولتاژ متصل کنید و مقدار ولتاژ را روی صفحه بخوانید.

اندازه‌گیری ولتاژ AC

ولوم را روی حالت ولتاژ AC بگذارید. پراب‌ها را مانند مرحله قبل وصل کنید و پراب‌ها را به دو نقطه مدار که می‌خواهید ولتاژ را اندازه بگیرید، متصل کنید.

اندازه‌گیری جریان Current با مولتی‌متر

برای اندازه‌گیری جریان، ولوم را روی حالت آمپر A یا mA تنظیم کنید.

پراب قرمز را به پورت جریان مناسب 10 A برای جریان بالا یا mA برای جریان پایین وصل کنید.

مدار را باز کنید و مولتی‌متر را به صورت سری در مدار قرار دهید (یعنی جریان از مولتی‌متر عبور کند).

مقدار جریان خوانده شده را روی صفحه مشاهده کنید.

اندازه‌گیری مقاومت Resistance با مولتی‌متر

قبل از اندازه‌گیری مقاومت، اطمینان حاصل کنید مدار خاموش است.

ولوم را روی حالت Ω قرار دهید.

پراب‌ها را به دو سر قطعه یا سیم مورد نظر وصل کنید.

عدد مقاومت روی صفحه نمایش داده می‌شود.

تست اتصال Continuity با مولتی‌متر

ولوم را روی حالت تست اتصال یا بوق (معمولاً با علامت دیود یا صدا مشخص شده) بگذارید.

پراب‌ها را به دو سر سیم یا مدار متصل کنید.

اگر اتصال کامل باشد، مولتی‌متر بوق می‌زند.

نکات طلایی برای استفاده بهتر از مولتی‌متر

اگر مولتی‌متر شما رنج دستی دارد، همیشه با بالاترین رنج شروع کنید تا از آسیب دیدن دستگاه جلوگیری شود.

از قابلیت Hold برای ثابت نگه داشتن عدد نمایش داده شده استفاده کنید.

مراقب قطبیت پراب ‌ها باشید، به ویژه در اندازه‌گیری ولتاژ DC.

پراب‌ها و فیوزهای مولتی ‌متر را به طور مرتب بررسی و در صورت نیاز تعویض کنید.

عیب‌یابی مشکلات رایج مولتی‌متر

عدم نمایش یا اعداد غیرمنطقی: ممکن است باتری ضعیف باشد یا پراب‌ها اتصال نداشته باشند.

فیوز سوخته: در صورت اندازه‌گیری جریان، فیوز داخلی مولتی‌متر ممکن است بسوزد و نیاز به تعویض داشته باشد.

خواندن اشتباه: بررسی کنید که تنظیمات صحیح باشد و پراب‌ها به درستی متصل شده باشند.

نتیجه‌گیری

مولتی‌متر یکی از ابزارهای حیاتی برای هر کسی است که با برق و الکترونیک کار می‌کند. با یادگیری نحوه صحیح استفاده از آن، می‌توانید به راحتی مشکلات مدارهای الکتریکی را شناسایی کرده و تعمیرات را با دقت انجام دهید. رعایت نکات ایمنی و دقت در اندازه‌گیری، کلید استفاده درست و ایمن از مولتی‌متر است.
